FS-(10-220)复合横担绝缘子
发布时间:2021-03-16 08:29:37浏览次数:647
FS-(10-220)复合横担绝缘子

产品阐述

产品说明及使用方法:
FS-(10-220)复合横担绝缘子

一、概述

 复合横担绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量
的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的
产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障.


二、技术参数表


规格型号
额定电压kV
额定弯曲负荷kN
结构高度(mm)
绝缘距离(mm)
最小公称爬电距离(mm)
雷电全波冲击耐受电压kV
工频湿耐受电压1 min kV
图号
FS-10/2.5
10
2.5
390
240
370
150
60
图1
FS-10/5
10
5
480
320
440
150
60
图2
FS-35/5
35
5
620
480
1200
265
100
图3
FS-35/10
35
10
600
460
1400
265
100
图3
FS-66/5
66
5
1020
800
2000
450
180
图4
FS-66/10
66
10
1020
800
2000
450
180
图4
FS-66/12.5
66
12.5
1020
800
2000
450
180
图5
FS-110/8
110
8
1270
1050
2900
550
230
图6
FS-110/10
110
10
1270
1050
2900
550
230
图7
FS-110/16
110
16
1270
1050
2900
550
230
图8
FS-220/5
220
5
2160
1945
6300
1000
395
图9
FS-220/8
220
8
2018
1800
6300
1000
395
图10

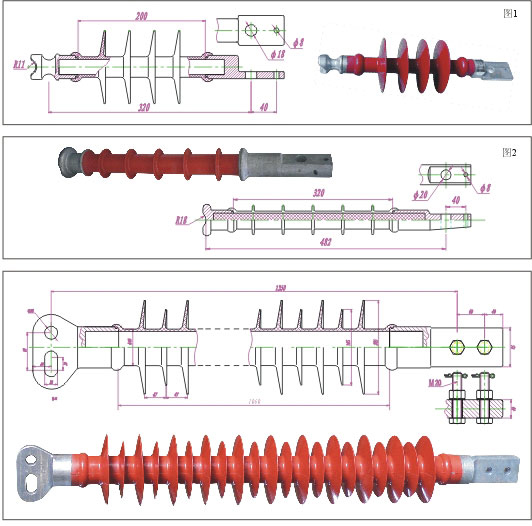

三、尺寸图
